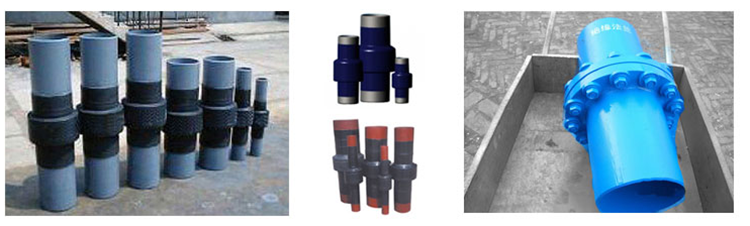

產品類型：絕緣接頭

　　主要性能：絕緣性能好、壽命長、強度高。

　　適用范圍：主要應用于石油、天然氣、碳氫化合物、水、蒸汽和腐蝕性液體等介質的輸送管道防腐的陰極保護。

　　詳細介紹：

　　絕緣接頭是同時具有埋地鋼質管道要求的密封性能、強度性能和電防腐蝕所要求的絕緣性能的管道>管道接頭的統稱。它包含組合件、絕緣板、填料、密封環、短管等。

　　絕緣接頭是根據絕緣法蘭在使用中存在的問題進行改進的換代產品，是鋼質管道陰極保護系統中必不可少的重要壓力元件，廣泛應用于鋼制管道的陰極保護系統。我公司的絕緣接頭參照國外最新產品結構，采用了獨特設計，克服了絕緣法蘭剛度小、易泄漏、不能埋地、壽命短等弊病，實現了埋地免維護的功能，使絕緣接頭的使用壽命與配套的管線相同。

　　絕緣接頭采用整體擠壓焊接形式，不得采用螺栓、法蘭連接型。絕緣接頭采用將絕緣和密封材料夾入并固定于套筒(組合件)內得形式。絕緣接頭組裝完后，給內部元件應固定在相應位置。在土壤壓力、規定得管道操作壓力和廠內或現場得水壓測試下，整個絕緣接頭保持完好。絕緣接頭密封元件在接頭內部緊靠絕緣板，具有永久的彈性，且密封元件的兩面直接與裸露金屬表面接觸不會移動，確保了接頭的緊密性。

　　此產品主要應用于石油、天然氣、碳氫化合物、水、蒸汽和腐蝕性液體等介質的輸送管道防腐的陰極保護。 可以根據用戶要求采用不同的管子材料，如：高強度碳鋼、奧氏體不銹鋼、雙重接頭;還可使用不同管材混合連接，如：碳鋼和不銹鋼、鋼和銅、鋼和鈦等。整體管道絕緣接頭的終端均已在工廠處理完畢，有多種連接方式可供用戶選擇：如法蘭連接、螺紋連接、帶閥門的螺紋連接和焊接連接等。

　　產品特點：

　　絕緣性能好：絕緣電阻為10MΩ，提高被保護管道運行壽命。

　　壽命長：與管線同壽命、等強度;

　　強度高：采用二次密封結構，加之在兩法蘭間的環形空間注入高分子復合材料，達到了與管線等壽命，比絕緣法蘭壽命提高了許多倍;

　　埋地安裝：地下安裝時不必設觀察井，可直接埋于地下;

　　自動消雷保護：可按用戶要求設置自動保護結構，在感應電荷達到一定數值時開始放電，雷擊后又自動恢復絕緣性。動恢復源絕緣性;

　　使用溫度：-30℃——+90℃。

　　適用介質：油、氣、水、化工原料、煤漿等。

　　技術特性：尺寸規格：DN15～DN1200;

　　壓力等級：PN1.0～PN40Mpa;

　　使用壽命：與管線相同;

　　適用介質：油、氣、水、化工原料、礦漿適用。

　　質量要求：絕緣阻值：直流1000V 阻值≥6MΩ;

　　絕緣強度：2500V 50Hz 1分鐘無擊穿或起電弧;

　　水壓試驗壓力：設計壓力的1.5倍;

　　氣密試驗壓力：等同設計壓力;

　　無損檢測：按照JB4730-94所有對接接頭100% 射線探傷，其它承壓焊縫100% 磁粉探傷;

　　坡口：采用API5L標準。

　　材料特點：

　　組合件：按照JB4726-2000 16MnⅡ(壓力等級<6.4MPa);

　　16MnⅢ(壓力等級≥6.4MPa);

　　短管：與管線材料相同;

　　絕緣材料：高強度環氧玻璃層壓布板;

　　填充材料：高強度環氧樹脂;

　　密封材料：橡膠氟26;

　　防腐絕緣材料：雙組份無溶劑環氧涂料、防腐熱收縮套。

　　安裝要求：

　　1.絕緣接頭安裝處50米內，避免有待焊死口;

　　2.絕緣接頭與管線連接后，不許在接頭5米內起吊管線;

　　3.絕緣接頭與管線一起試壓。
